その２ 座標変換済み頂点で2D板ポリゴンを描画：サンプルプログラム

　DirectX技術編「座標変換済み頂点で2D板ポリゴンを描画」で説明した内容を踏まえたサンプルプログラムです。実行するとブルーバックに長方形の2D板ポリゴンが出現し、回転拡大縮小しながら頂点を虹色に変化させていきます。

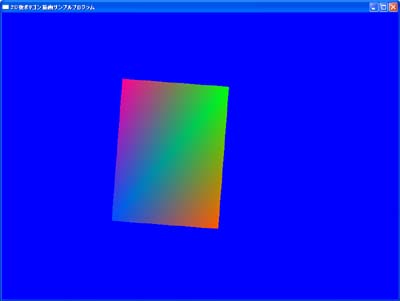

サンプルスクリーンショット

　以下のプログラムは空のプロジェクトにコピペすることで完全に動きます。上からデバッグしていくと、何をしているか良くわかるように1つのソースで完結させています。今回のポイントになりそうなところは太文字で示されています。
（もしうまく動かないようでしたら掲示板にてご連絡下さい）

(2006. 7. 31追記)
　binさんより頂いたunicode文字セット設定時にコンパイルエラーが出るという報告を受け、unicodeに対応させました。

// 2D板ポリゴン描画サンプルプログラム #pragma comment(lib, "dxguid.lib") #pragma comment(lib, "d3d9.lib") #include <windows.h> #include <tchar.h> #include <d3d9.h> #include <math.h> struct CUSTOMVERTEX{ float x, y, z; // 頂点座標 float rhw; // 除算数 DWORD dwColor; // 頂点の色 float u, v; //　テクスチャ座標 }; #define FVF_CUSTOM ( D3DFVF_XYZRHW | D3DFVF_DIFFUSE | D3DFVF_TEX1 ) TCHAR gName[100] = _T("2D板ポリゴン描画サンプルプログラム"); // 虹色関数 DWORD RainbowRGB(DWORD num){ #define RAINBOWVAL(C) ((DWORD)((C>=1024) ?0 : (C<256) ? C : (C>768) ? (1023-C) : 255)) DWORD R = num%1536; DWORD G = ((num%1536)+1024)%1536; DWORD B = ((num%1536)+ 512)%1536; return 0xff000000 + (RAINBOWVAL(R)<<16) + (RAINBOWVAL(G)<<8) + RAINBOWVAL(B); } // 頂点回転関数 void SetPos(float Cx, float Cy, float r, float ratio, float Ix, float Iy, float *Ox, float *Oy){ *Ox = Cx + ratio*(Ix*cos(r) - Iy*sin(r)); *Oy = Cy + ratio*(Ix*sin(r) + Iy*cos(r)); } // ウィンドウプロシージャ LRESULT CALLBACK WndProc(HWND hWnd, UINT mes, WPARAM wParam, LPARAM lParam){ if(mes == WM_DESTROY || mes == WM_CLOSE ) {PostQuitMessage(0); return 0;} return DefWindowProc(hWnd, mes, wParam, lParam); } int APIENTRY _tWinMain(HINSTANCE hInstance, HINSTANCE hPrevInstance, LPTSTR lpCmdLine, int nCmdShow) { // アプリケーションの初期化 MSG msg; HWND hWnd; WNDCLASSEX wcex ={sizeof(WNDCLASSEX), CS_HREDRAW | CS_VREDRAW, WndProc, 0, 0, hInstance, NULL, NULL, (HBRUSH)(COLOR_WINDOW+1), NULL, (TCHAR*)gName, NULL}; if(!RegisterClassEx(&wcex)) return 0; if(!(hWnd = CreateWindow(gName, gName, WS_OVERLAPPEDWINDOW, CW_USEDEFAULT, 0, CW_USEDEFAULT, 0, NULL, NULL, hInstance, NULL))) return 0; // Direct3Dの初期化 LPDIRECT3D9 g_pD3D; LPDIRECT3DDEVICE9 g_pD3DDev; if( !(g_pD3D = Direct3DCreate9( D3D_SDK_VERSION )) ) return 0; D3DPRESENT_PARAMETERS d3dpp = {0,0,D3DFMT_UNKNOWN,0,D3DMULTISAMPLE_NONE,0, D3DSWAPEFFECT_DISCARD,NULL,TRUE,0,D3DFMT_UNKNOWN,0,0}; if( FAILED( g_pD3D->CreateDevice( D3DADAPTER_DEFAULT, D3DDEVTYPE_HAL, hWnd, D3DCREATE_HARDWARE_VERTEXPROCESSING, &d3dpp, &g_pD3DDev ) ) ) if( FAILED( g_pD3D->CreateDevice( D3DADAPTER_DEFAULT, D3DDEVTYPE_HAL, hWnd, D3DCREATE_SOFTWARE_VERTEXPROCESSING, &d3dpp, &g_pD3DDev ) ) ) if( FAILED( g_pD3D->CreateDevice( D3DADAPTER_DEFAULT, D3DDEVTYPE_REF, hWnd, D3DCREATE_HARDWARE_VERTEXPROCESSING, &d3dpp, &g_pD3DDev ) ) ) if( FAILED( g_pD3D->CreateDevice( D3DADAPTER_DEFAULT, D3DDEVTYPE_REF, hWnd, D3DCREATE_SOFTWARE_VERTEXPROCESSING, &d3dpp, &g_pD3DDev ) ) ) { g_pD3D->Release(); return 0; } ShowWindow(hWnd, nCmdShow); // 頂点（初期位置）の設定 float Ratio = 1.0f; float width = 240.0f * Ratio; float height = 180.0f * Ratio; CUSTOMVERTEX v[4]= { { width/2, -height/2, 0.0f, 1.0f, 0x00000000, 0.0f, 0.0f}, { width/2, height/2, 0.0f, 1.0f, 0x000000ff, 0.0f, 1.0f}, {-width/2, -height/2, 0.0f, 1.0f, 0x00000300, 1.0f, 0.0f}, {-width/2, height/2, 0.0f, 1.0f, 0x00000400, 1.0f, 1.0f} }; // 頂点バッファの作成 IDirect3DVertexBuffer9* pVertex; if(FAILED(g_pD3DDev->CreateVertexBuffer( sizeof(CUSTOMVERTEX)*4, D3DUSAGE_WRITEONLY, FVF_CUSTOM, D3DPOOL_MANAGED, &pVertex, NULL))){ g_pD3DDev->Release(); g_pD3D->Release(); return 0; } float Cx, Cy, t=0; DWORD Rainbow = 0; CUSTOMVERTEX CurV[4]; memcpy(CurV, v, sizeof(CUSTOMVERTEX)*4); // メッセージ ループ int i; do{ Sleep(1); if( PeekMessage(&msg, NULL, 0, 0, PM_REMOVE) ){ DispatchMessage(&msg);} // 頂点位置と色の計算（適当な計算です） // 頂点情報CurVを確定するのが目的 t += 0.03146f/2; Ratio = 1.5f+cos(t); SetPos(320, 240, t*1.23, Ratio, 64, 64, &Cx, &Cy); for(i=0; i<4; i++){ SetPos(Cx, Cy, t, Ratio, v[i].x, v[i].y, &CurV[i].x, &CurV[i].y); CurV[i].dwColor = RainbowRGB(v[i].dwColor+(Rainbow++)*(i+1)); } // 頂点バッファに頂点を書き込みできた時にだけ描画 void *pData; if(SUCCEEDED(pVertex->Lock(0, sizeof(CUSTOMVERTEX)*4, (void**)&pData, 0))){ memcpy(pData, CurV, sizeof(CUSTOMVERTEX)*4); pVertex->Unlock(); // Direct3Dの処理 g_pD3DDev->Clear( 0, NULL, D3DCLEAR_TARGET, D3DCOLOR_XRGB(0,0,255), 1.0f, 0 ); g_pD3DDev->BeginScene(); // 描画 g_pD3DDev->SetStreamSource(0, pVertex, 0, sizeof(CUSTOMVERTEX)); g_pD3DDev->SetFVF(FVF_CUSTOM); g_pD3DDev->DrawPrimitive(D3DPT_TRIANGLESTRIP, 0, 2); g_pD3DDev->EndScene(); g_pD3DDev->Present( NULL, NULL, NULL, NULL ); } }while(msg.message != WM_QUIT); pVertex->Release(); g_pD3DDev->Release(); g_pD3D->Release(); return 0; }
