その3 テクスチャ作成あれこれ:サンプルプログラム

 DirectX技術編「テクスチャ作成あれこれ」で説明した内容を踏まえたサンプルプログラムです。いくつか紹介した関数の中からD3DXCreateTextureFromFileEx関数によるフィルタリング処理がされたテクスチャ作成を紹介します。実行すると「あ」というテクスチャが貼り付けられた板ポリゴンが複数枚出現します。

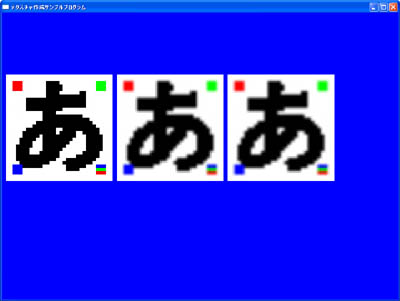

サンプルスクリーンショット

 この「あ」は元々32×32ピクセルのjpgです。テクスチャ作成時にこれを64×64に引き伸ばしています。この引き伸ばしにフィルタリング処理が関与するため、あえてギザギザな画像を選びました。作成した3枚のテクスチャは、それぞれフィルタリング処理の方法が異なっています。上のウィンドウ内はその結果で、左からD3DX_FILTER_POINT(最近点補間)、D3DX_FILTER_LINEAR(線形補間)、D3DX_FILTER_TRIANGLE | D3DX_FILTER_DITHER(三角形補間+ディザ合成)です。結果はわかりやすく、最近点補間はジャギが目立ちますが、線形補間と三角形補間はアンチエイリアスが入っています。線形補間と三角形補間は、見た目で殆ど変わりません。これは、三角形補間よりもアルゴリズムが高速な線形補間で概ね何でも行けてしまう事を表しています。
 フィルタリングの選択は品質と速度のトレードオフなので、慎重に選んでみて下さい。



 以下のプログラムはpict.jpgファイル(IEの場合リンク上で右クリック→保存)を用意して空のプロジェクトにコピペすることで完全に動きます。上からデバッグしていくと、何をしているか良くわかるように1つのソースで完結させています。今回のポイントになりそうなところは太文字で示されています。

 「d3dx9_26.dllがありません」という類のリンカエラーが発生した場合、必要なコンポーネントが完全にインストールされていません。マイクロソフトのホームページからdxwebsetup.exeをダウンロードして実行すると、必要なコンポーネントを自動ダウンロードしてくれます。

(もしうまく動かないようでしたら掲示板にてご連絡下さい)

(2006. 7. 31追記)
 binさんより頂いたunicode文字セット設定時にコンパイルエラーが出るという報告を受け、unicodeに対応させました。

// テクスチャ作成サンプルプログラム

#pragma comment(lib, "dxguid.lib")
#pragma comment(lib, "d3d9.lib")
#pragma comment(lib, "d3dx9.lib")

#include <windows.h>
#include <tchar.h>
#include <d3d9.h>
#include <d3dx9.h>


struct CUSTOMVERTEX{
   float x, y, z; // 頂点座標
   float rhw;     // 除算数
   float u, v;    // テクスチャ座標
};

#define FVF_CUSTOM ( D3DFVF_XYZRHW | D3DFVF_TEX1 )

TCHAR gName[100] = _T("テクスチャ作成サンプルプログラム");


// 頂点位置設定関数
BOOL SetPos(IDirect3DVertexBuffer9* vtx, float Cx, float Cy, float width, float height){
   CUSTOMVERTEX v[4]=
   {
      { Cx + width/2, Cy - height/2, 0.0f, 1.0f, 1.0f, 0.0f},
      { Cx + width/2, Cy + height/2, 0.0f, 1.0f, 1.0f, 1.0f},
      { Cx - width/2, Cy - height/2, 0.0f, 1.0f, 0.0f, 0.0f},
      { Cx - width/2, Cy + height/2, 0.0f, 1.0f, 0.0f, 1.0f}
   };

   void *pData;
   if(SUCCEEDED(vtx->Lock(0, sizeof(CUSTOMVERTEX)*4, (void**)&pData, 0))){
      memcpy(pData, v, sizeof(CUSTOMVERTEX)*4);
      vtx->Unlock();
      return TRUE;
   }
   return FALSE;
}


// ウィンドウプロシージャ
LRESULT CALLBACK WndProc(HWND hWnd, UINT mes, WPARAM wParam, LPARAM lParam){
   if(mes == WM_DESTROY) {PostQuitMessage(0); return 0;}
   return DefWindowProc(hWnd, mes, wParam, lParam);
}


int APIENTRY _tWinMain(HINSTANCE hInstance, HINSTANCE hPrevInstance, LPTSTR lpCmdLine, int nCmdShow)
{
   // アプリケーションの初期化
   MSG msg; HWND hWnd;
   WNDCLASSEX wcex ={sizeof(WNDCLASSEX), CS_HREDRAW | CS_VREDRAW, WndProc, 0, 0, hInstance, NULL, NULL,
                                    (HBRUSH)(COLOR_WINDOW+1), NULL, (TCHAR*)gName, NULL};
   if(!RegisterClassEx(&wcex))
      return 0;

   if(!(hWnd = CreateWindow(gName, gName, WS_OVERLAPPEDWINDOW, CW_USEDEFAULT, 0, CW_USEDEFAULT, 0,
                                    NULL, NULL, hInstance, NULL)))
      return 0;

   // Direct3Dの初期化
   LPDIRECT3D9 g_pD3D;
   LPDIRECT3DDEVICE9 g_pD3DDev;
   if( !(g_pD3D = Direct3DCreate9( D3D_SDK_VERSION )) ) return 0;

   D3DPRESENT_PARAMETERS d3dpp = {0,0,D3DFMT_UNKNOWN,0,D3DMULTISAMPLE_NONE,0,
                                                      D3DSWAPEFFECT_DISCARD,NULL,TRUE,0,D3DFMT_UNKNOWN,0,0};

   if( FAILED( g_pD3D->CreateDevice( D3DADAPTER_DEFAULT, D3DDEVTYPE_HAL, hWnd, D3DCREATE_HARDWARE_VERTEXPROCESSING, &d3dpp, &g_pD3DDev ) ) )
   if( FAILED( g_pD3D->CreateDevice( D3DADAPTER_DEFAULT, D3DDEVTYPE_HAL, hWnd, D3DCREATE_SOFTWARE_VERTEXPROCESSING, &d3dpp, &g_pD3DDev ) ) )
   if( FAILED( g_pD3D->CreateDevice( D3DADAPTER_DEFAULT, D3DDEVTYPE_REF, hWnd, D3DCREATE_HARDWARE_VERTEXPROCESSING, &d3dpp, &g_pD3DDev ) ) )
   if( FAILED( g_pD3D->CreateDevice( D3DADAPTER_DEFAULT, D3DDEVTYPE_REF, hWnd, D3DCREATE_SOFTWARE_VERTEXPROCESSING, &d3dpp, &g_pD3DDev ) ) )
   {
      g_pD3D->Release();
      return 0;
   }

   ShowWindow(hWnd, nCmdShow);

   // 頂点バッファの作成
   IDirect3DVertexBuffer9* pVertex;
   if(FAILED(g_pD3DDev->CreateVertexBuffer( sizeof(CUSTOMVERTEX)*4, D3DUSAGE_WRITEONLY, FVF_CUSTOM, D3DPOOL_MANAGED, &pVertex, NULL))){
           g_pD3DDev->Release(); g_pD3D->Release();
           return 0;
   }


     // テクスチャの作成
   IDirect3DTexture9* pTex[3];
   DWORD FilterFlag[3] = { D3DX_FILTER_POINT, D3DX_FILTER_LINEAR, (D3DX_FILTER_TRIANGLE | D3DX_FILTER_DITHER)};
   int i;
   int Tex_W = 64;
   for(i=0; i<3; i++){
      if(FAILED(D3DXCreateTextureFromFileEx(g_pD3DDev, _T("pict.jpg"), Tex_W, Tex_W, 0, 0, D3DFMT_UNKNOWN, D3DPOOL_DEFAULT,
                   FilterFlag[i], D3DX_DEFAULT, 0, NULL, NULL, &pTex[i]))){
           return 0;
          }
   }

   // メッセージ ループ
   float width = 256.0f;
   float height= 256.0f;
   do{
      Sleep(1);
      if( PeekMessage(&msg, NULL, 0, 0, PM_REMOVE) ){ DispatchMessage(&msg);}
         g_pD3DDev->Clear( 0, NULL, D3DCLEAR_TARGET, D3DCOLOR_XRGB(0,0,255), 1.0f, 0 );
         g_pD3DDev->BeginScene();

         for(i=0; i<3; i++){
             g_pD3DDev->SetTexture(0, pTex[i]);
             // 頂点バッファに頂点を書き込みできた時にだけ描画
             if(SetPos(pVertex, (10+width)*i+10+width/2, 20+height, width, height)){
                // 描画
                g_pD3DDev->SetStreamSource(0, pVertex, 0, sizeof(CUSTOMVERTEX));
                g_pD3DDev->SetFVF(FVF_CUSTOM);
                g_pD3DDev->DrawPrimitive(D3DPT_TRIANGLESTRIP, 0, 2);
             }
         }
         g_pD3DDev->EndScene();
         g_pD3DDev->Present( NULL, NULL, NULL, NULL );
   }while(msg.message != WM_QUIT);

   for(i=0; i<3; i++) pTex[i]->Release();
   pVertex->Release();
   g_pD3DDev->Release();
   g_pD3D->Release();

   return 0;
}
