その7 HLSLによる極短レンダリング:サンプルプログラム

 DirectXプログラマブルシェーダ編「その7 HLSLによる極短レンダリング」で説明した内容を踏まえたサンプルプログラムです。実行すると真っ黒な立方体が画面の真ん中でくるくると回ります。

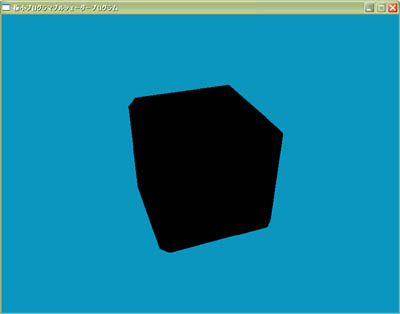

スクリーンショット


 大変にシンプルなプログラムですが、描画をプログラマブルシェーダで行っています。固定機能パイプラインからの脱却です(^-^)。


 以下のプログラムは、Cube2.xというXファイル及びCOMポインタクラスを定義したComptr.hそしてエフェクトファイルであるEffect00.fxファイルをパスの通ったフォルダに置き、空のプロジェクトにコピペすることで完全に動きます。必要なファイルはこちらからダウンロードできます(DXPSSmp_No7.lzh)。上からデバッグしていくと、何をしているか良くわかるように1つのソースで完結させています。今回のポイントになりそうなところは太文字で示されています。
(もしうまく動かないようでしたら掲示板にてご連絡下さい)


○ Com_ptrクラスについて

 Comptr.hで定義されているCom_ptrクラスは、DirectXのCOMコンポーネントの自動消去をしてくれるクラスです。プログラム内にReleaseメソッドが1つもないのはこのクラスが変わりに解放してくれているためです。何だか良くわからない方はこちらをご覧下さい

// 極小プログラマブルシェーダープログラム

#pragma comment(lib, "dxguid.lib")
#pragma comment(lib, "d3d9.lib")
#pragma comment(lib, "d3dx9.lib")

#include <windows.h>
#include <tchar.h>
#include <d3d9.h>
#include <d3dx9.h>
#include "Comptr.h"
#include <crtdbg.h>

using namespace IKD;


_TCHAR gName[100] = _T("極小プログラマブルシェーダープログラム");



// ウィンドウプロシージャ
LRESULT CALLBACK WndProc(HWND hWnd, UINT mes, WPARAM wParam, LPARAM lParam){
   switch( mes )
   {
   case WM_DESTROY:
      PostQuitMessage(0);
      break;
   }
   return DefWindowProc(hWnd, mes, wParam, lParam);
}


int APIENTRY _tWinMain(HINSTANCE hInstance, HINSTANCE hPrevInstance, LPTSTR lpCmdLine, int nCmdShow)
{
   _CrtSetDbgFlag(_CRTDBG_ALLOC_MEM_DF | _CRTDBG_LEAK_CHECK_DF);

   // アプリケーションの初期化
   MSG msg; HWND hWnd;
   WNDCLASSEX wcex ={sizeof(WNDCLASSEX), CS_HREDRAW | CS_VREDRAW, WndProc, 0, 0, hInstance, NULL, NULL,
                                    (HBRUSH)(COLOR_WINDOW+1), NULL, (_TCHAR*)gName, NULL};
   if(!RegisterClassEx(&wcex))
      return 0;

   DWORD WndStyle = WS_OVERLAPPEDWINDOW & ~(WS_MAXIMIZEBOX | WS_SIZEBOX);
   RECT WndRect={0, 0, 800, 600};
   AdjustWindowRect( &WndRect, WndStyle, false );

   if(!(hWnd = CreateWindow( gName, gName, WndStyle, CW_USEDEFAULT, 0,
         WndRect.right-WndRect.left, WndRect.bottom-WndRect.top, NULL, NULL, hInstance, NULL)))
      return 0;

   // Direct3Dの初期化
   LPDIRECT3D9 g_pD3D;
   LPDIRECT3DDEVICE9 g_pD3DDev;
   if( !(g_pD3D = Direct3DCreate9( D3D_SDK_VERSION )) ) return 0;
   Com_ptr<IDirect3D9> spD3D(g_pD3D);

   D3DPRESENT_PARAMETERS d3dpp = {0,0,D3DFMT_UNKNOWN,0,D3DMULTISAMPLE_NONE,0,
                                    D3DSWAPEFFECT_DISCARD,NULL,TRUE,TRUE,D3DFMT_D24S8,D3DPRESENTFLAG_DISCARD_DEPTHSTENCIL,D3DPRESENT_RATE_DEFAULT,D3DPRESENT_INTERVAL_DEFAULT};

   if( FAILED( g_pD3D->CreateDevice( D3DADAPTER_DEFAULT, D3DDEVTYPE_HAL, hWnd, D3DCREATE_HARDWARE_VERTEXPROCESSING, &d3dpp, &g_pD3DDev ) ) )
      if( FAILED( g_pD3D->CreateDevice( D3DADAPTER_DEFAULT, D3DDEVTYPE_HAL, hWnd, D3DCREATE_SOFTWARE_VERTEXPROCESSING, &d3dpp, &g_pD3DDev ) ) )
        return 0;
   Com_ptr<IDirect3DDevice9> cpDev( g_pD3DDev );


   // Xファイルオブジェクト読み込み
   Com_ptr<ID3DXBuffer> cpMatBuf;
   Com_ptr<ID3DXMesh> cpMesh;
   DWORD dwMatNum;
   D3DXMATERIAL *pMatAry;
   D3DXLoadMeshFromX( _T("Cube2.x"), D3DXMESH_MANAGED, cpDev.GetPtr(), NULL, cpMatBuf.ToCreator(), NULL, &dwMatNum, cpMesh.ToCreator() );
   pMatAry = (D3DXMATERIAL*)cpMatBuf->GetBufferPointer();

   // エフェクトの読み込み
   Com_ptr<ID3DXEffect> cpEffect;
   D3DXCreateEffectFromFile(
      cpDev.GetPtr(),
      _T("Effect00.fx"),
      NULL,
      NULL,
      D3DXSHADER_DEBUG,
      NULL,
      cpEffect.ToCreator(),
      NULL
      );

   // ビュー変換・射影変換
   D3DXMATRIX View, Proj;
   D3DXMatrixPerspectiveFovLH( &Proj, D3DXToRadian(45), 640.0f/480.0f, 1.0f, 10000.0f);

   // ウィンドウ表示
   ShowWindow( hWnd, SW_SHOW );

   float f=0.0f;
   DWORD i;
   do{
      if( PeekMessage(&msg, NULL, 0, 0, PM_REMOVE) ){
        TranslateMessage(&msg);
        DispatchMessage(&msg);
     }
     else
     {
        f+=0.025f;
        g_pD3DDev->Clear( 0, NULL, D3DCLEAR_TARGET | D3DCLEAR_ZBUFFER, D3DCOLOR_XRGB(10,150,190), 1.0f, 0 );
        g_pD3DDev->BeginScene();

        // エフェクト内のワールドビュー射影変換行列を設定
        D3DXMATRIX mat;
        D3DXMatrixLookAtLH( &View, &D3DXVECTOR3(30*sin(f),20,-30*cos(f)), &D3DXVECTOR3(0,0,0), &D3DXVECTOR3(0,1,0) );
        D3DXMatrixIdentity( &mat );
        mat = mat * View * Proj;
        cpEffect->SetMatrix( "matWorldViewProj", &mat );

        // 描画開始
        cpEffect->SetTechnique( "BasicTec" );
       UINT numPass;
       cpEffect->Begin( &numPass, 0 );
       cpEffect->BeginPass(0);
       for(i=0; i<dwMatNum; i++)
       {
          cpDev->SetMaterial( &(pMatAry[i].MatD3D) );
          cpMesh->DrawSubset(i);
       }
       cpEffect->EndPass();
       cpEffect->End();

        g_pD3DDev->EndScene();
        g_pD3DDev->Present( NULL, NULL, NULL, NULL );
     }
   }while(msg.message != WM_QUIT);

   return 0;
}
